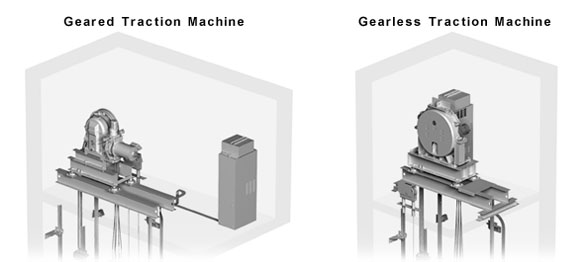

Система управления тягой лифта
Тяговая система лифта предназначена для выработки и передачи энергии, необходимой для движения лифта. Эта система в основном включает тяговую машину, тяговый канат, направляющий шкив и шкив противовеса. Тяговая машина обеспечивает подачу энергии, необходимой для перемещения кабины лифта. Она состоит из таких компонентов, как электрический двигатель, тяговый шкив, муфта вала, редуктор и электромагнитный тормоз.
Тяговые тросы прикреплены как к кабине лифта, так и к противовесу, используя трение между тросом и тяговым шкивом для маневрирования кабины в направлениях вверх и вниз. Между тем, направляющий шкив играет решающую роль в поддержании разделения между кабиной и противовесом. Использование конструкции составной обмотки также может увеличить тяговое усилие, оказываемое системой.

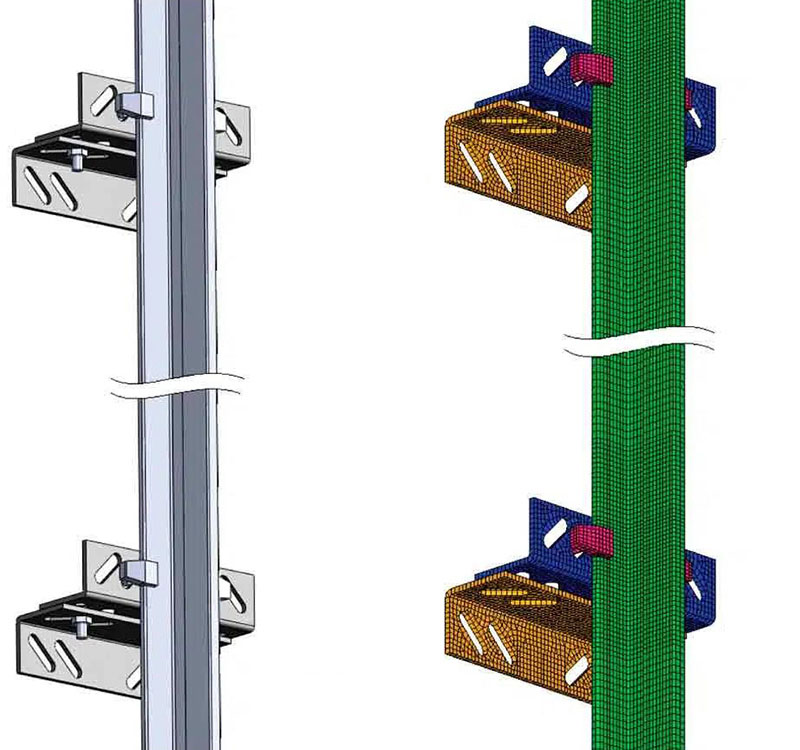

Система управления лифтом
Направляющая система включает направляющие рельсы, салазки и направляющие рамы. Её основная функция — ограничивать диапазон движения кабины лифта и противовеса. Такое ограничение обеспечивает их строго вертикальное перемещение вдоль направляющих рельсов.
Система дверей лифта
Дверная система лифта включает такие компоненты, как кабина двери, шахтная дверь, привод дверей, запирающее устройство, механизм синхронизации и другие элементы. Дверь кабины расположена на входе в кабину и состоит из самой двери и направляющей рамы. Аналогично, шахтная дверь размещается на входе каждого этажа. Привод дверей, находящийся внутри кабины, служит источником энергии для открывания как дверей кабины, так и шахтных дверей.
Основное назначение дверной системы — эффективная герметизация входов как на этажные станции, так и в кабину лифта.

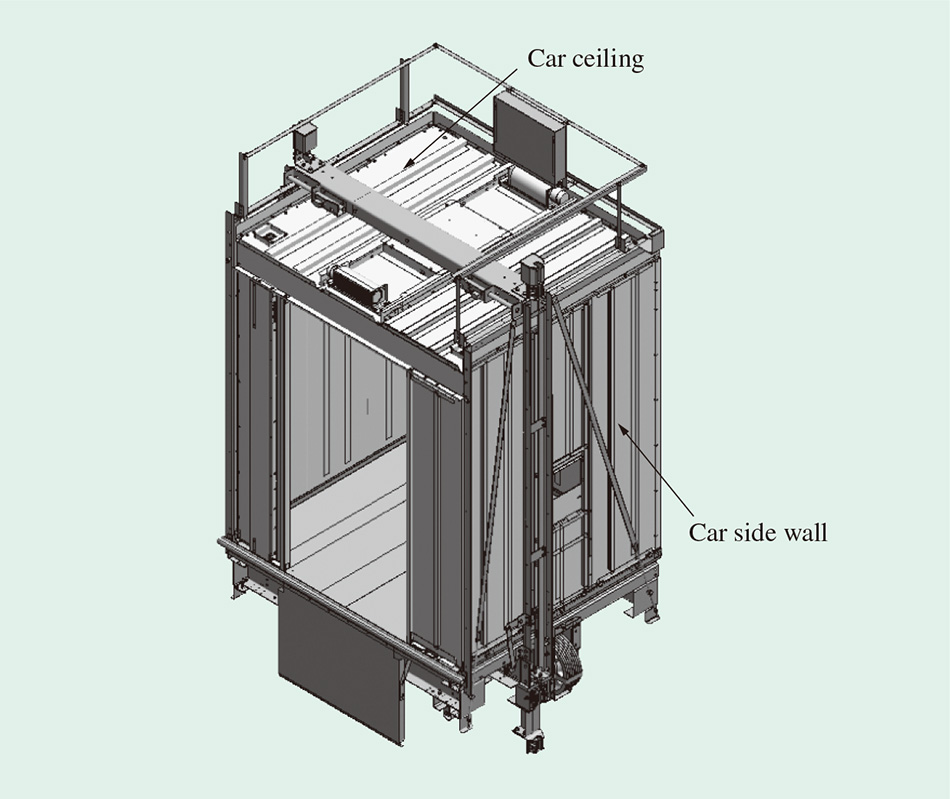

Кабина лифта
Кабина лифта является важным компонентом, предназначенным для перевозки пассажиров или грузов. Она состоит из двух основных частей: рамы кабины и корпуса кабины. Рама кабины выполняет функцию несущей конструкции для корпуса и включает поперечные балки, стойки, нижние балки и диагональные тяги. Корпус кабины включает пол, стены и потолок, а также такие элементы, как освещение, вентиляция, декоративная отделка и панель управления с кнопками.
Размеры внутреннего пространства кабины определяются характеристиками лифта. Между тем, размер пространства кузова кабины зависит от таких факторов, как номинальная грузоподъемность и предполагаемое количество пассажиров, на которых рассчитан лифт.
Система противовеса лифта
Система противовеса лифта включает противовес и устройство для компенсации веса. Её основная функция — обеспечить относительное равновесие в распределении массы компонентов лифта. Поддерживая контролируемую разницу в весе между кабиной лифта и противовесом во время работы, эта система гарантирует стабильную и эффективную работу тягового механизма.
Система электропривода лифта
Система электропривода включает в себя такие компоненты, как тяговый двигатель, систему электропитания, устройство обратной связи по скорости, регулятор скорости и многое другое. Его основная роль — управлять и регулировать скорость лифта. Тяговый двигатель служит основным генератором энергии для лифта, и в зависимости от конфигурации лифта может использоваться как двигатель переменного тока, так и двигатель постоянного тока.
Система электропитания отвечает за обеспечение необходимой электрической энергии для привода двигателя. Система обратной связи по скорости предназначена для подачи сигнала скорости движения лифта, что необходимо для правильного функционирования системы управления скоростью. Обычно для этого к двигателю подключается генератор скорости или генератор импульсов скорости. Наконец, устройство управления скоростью отвечает за управление и контроль скорости тягового двигателя.

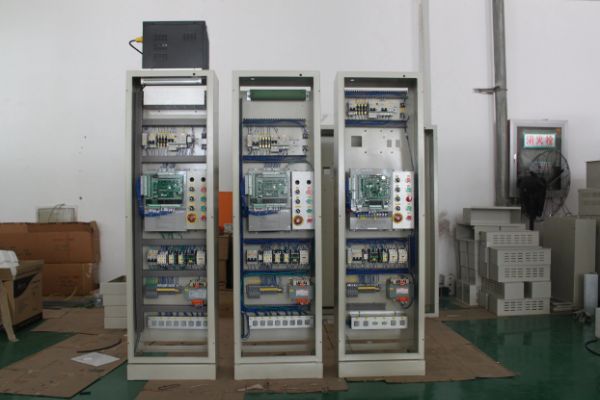

Система управления лифтом
Система электрического управления лифтом включает такие компоненты, как управляющее устройство, панель управления, устройство точной остановки и индикатор положения. Её основная задача — контролировать и обеспечивать работу лифта.
Среди этих компонентов устройство управления управляет работой лифта на основе операционной логики лифта и функциональных требований. Оно расположено в шкафу управления, расположенном в машинном помещении. Устройство управления позволяет управлять лифтом с помощью кнопок внутри кабины лифта, а также кнопок вызова, расположенных на дверях холла.
Устройство выравнивания представляет собой специализированный компонент управления, который передает сигналы управления выравниванием для обеспечения точного выравнивания кабины лифта. Это гарантирует, что кабина лифта прибывает на каждый этаж в ровном положении, оптимизируя комфорт и безопасность пассажиров.
Система безопасности лифта
Система безопасности лифта включает в себя разнообразные механические и электрические устройства защиты. Её основная цель — обеспечить безопасную работу лифта и предотвратить аварии, которые могут угрожать жизни и здоровью людей. В состав этой системы входят такие важные компоненты, как ограничитель скорости лифта, ловитель, зажим канатов, буфер, контактная пластина безопасности, замок шахтной двери, аварийное окно лифта, устройство ограничения перегрузки и концевой выключатель.
