Тяговый лифт: все, что вам нужно знать

Что такое тяговые лифты?

Тяговые лифты приводятся в действие электродвигателями переменного (AC) или постоянного (DC) тока. В тяговых лифтах для перемещения кабины используется трение между стальными канатами и шкивом.

Кроме того, тяговые лифты используют противовес для компенсации веса пассажиров и кабины, что снижает нагрузку на электродвигатель. Это делает тяговые лифты более энергоэффективными по сравнению с гидравлическими.

Технологии лифтов развивались годами, но тяговые лифты остаются востребованными в строительной отрасли. Их уникальность делает их идеальным выбором для зданий средней и высокой этажности, поэтому они являются наиболее распространёнными и предпочтительными для владельцев зданий и объектов. Они также могут стать выгодным вложением для вашего проекта.

Различные типы тяговых лифтов

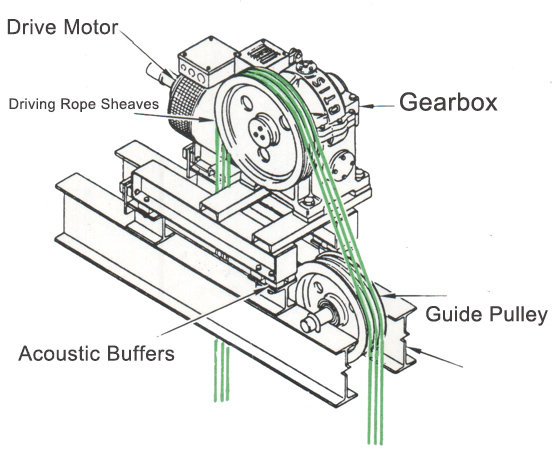

1. Редукторный тяговый лифт

Редукторные тяговые лифты отличаются простой конструкцией и зрелой технологией, что делает их отличным выбором для грузовых и низкоскоростных лифтов. Обычно они приводятся в действие электродвигателями AC или DC. Между двигателем и шкивом установлен редуктор, который приводит в движение канаты или плоские стальные ремни.

Максимальная скорость редукторных лифтов составляет 500 футов/мин, а грузоподъёмность — до 13 000 кг. Хотя они медленнее безредукторных, они требуют менее мощных двигателей и отличаются умеренными затратами на установку, обслуживание и энергопотребление.

Однако у редукторных лифтов есть недостатки: низкий КПД двигателя, большие габариты, низкая эффективность передачи, высокое энергопотребление, шумность и меньший комфорт при движении.

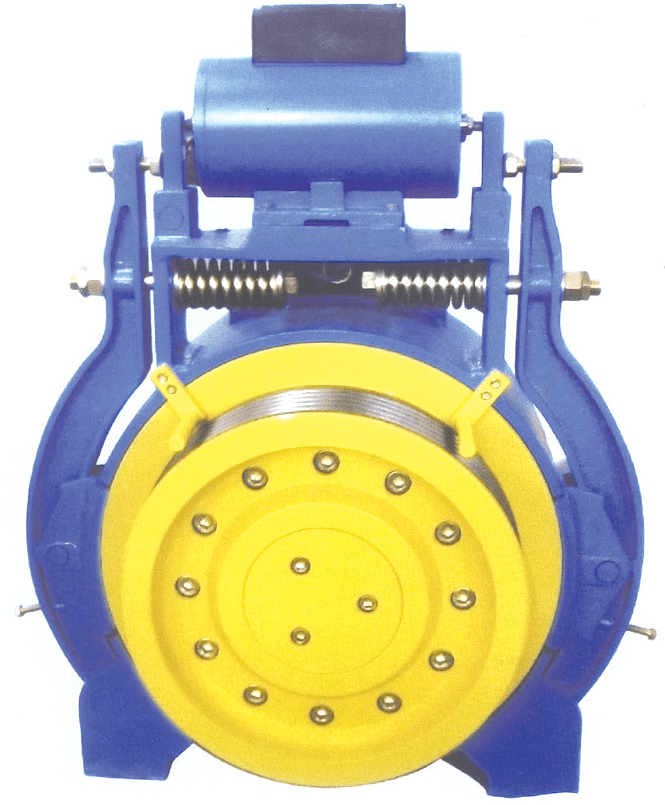

2. Безредукторный тяговый лифт

80% тяговых лифтов на рынке — безредукторные, что делает их самыми популярными. Если у вас здание средней или высокой этажности, этот вариант идеален благодаря высокой скорости. В отличие от редукторных, двигатель безредукторных лифтов напрямую соединён со шкивом.

Безредукторные лифты приводятся в действие синхронными двигателями, имеют простую конструкцию, надёжность, компактность, высокий КПД и могут развивать скорость от 2000 до 4000 футов/мин.

Если вам нужна низкая скорость, как у гидравлических лифтов (100 футов/мин), мы можем разработать такой вариант.

Безредукторные лифты требуют больших первоначальных вложений, но более энергоэффективны, что делает их отличным выбором для высотных зданий.

3. Тяговый лифт без машинного помещения (MRL)

Если важен вопрос экономии пространства в зданиях малой и средней этажности, лифты MRL — лучший выбор. Они не требуют машинного помещения, что экономит место. Их скорость сравнима с безредукторными моделями.

Кроме экономии пространства, MRL-лифты снижают затраты на установку и время монтажа, так как двигатели размещаются в шахте. Они энергоэффективны, не используют масло, что исключает риск загрязнения и возгорания.

Однако MRL-лифты могут быть шумнее в работе по сравнению с лифтами, имеющими машинное помещение.

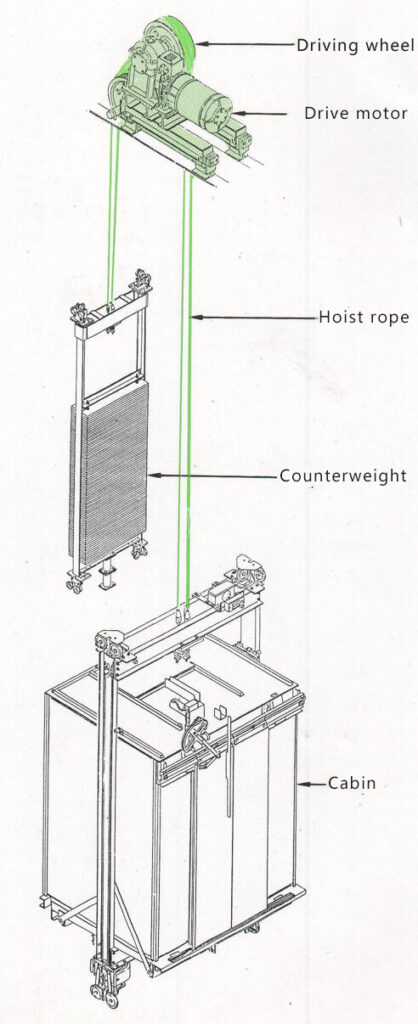

Как работают тяговые лифты?

Сначала рассмотрим их основные компоненты:

Принцип работы тяговых и гидравлических лифтов различается. Гидравлические лифты работают за счёт подачи масла в цилиндр, что приводит в движение поршень и поднимает кабину. Для спуска открывается клапан, и масло возвращается в резервуар под действием силы тяжести.

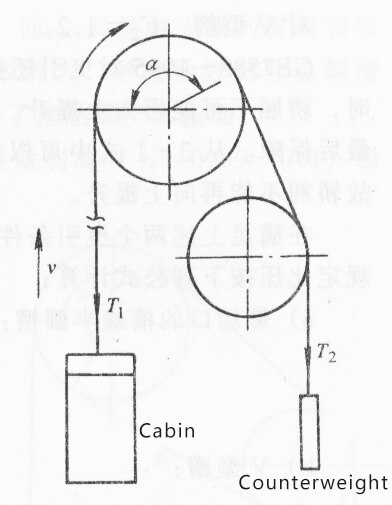

Тяговые лифты используют систему канатов и шкивов. Кабина поднимается и опускается за счёт трения между канатами и шкивом, который вращается электродвигателем. Противовес компенсирует вес кабины и пассажиров.

Иногда два лифта работают синхронно в противоположных направлениях, выступая противовесами друг для друга. Такая конструкция снижает нагрузку на двигатель, повышая энергоэффективность.

Преимущества тяговых лифтов

• Плавный и тихий ход
• Подходят для зданий с практически неограниченным количеством этажей
• Меньшие требования к размерам двигателя и машинного помещения
• Возможность установки дверей спереди и сзади в любой конфигурации
• Высокая энергоэффективность по сравнению с гидравлическими лифтами
• Более высокая скорость и способность преодолевать большие расстояния
• Не требуют смазки, что исключает риск утечки масла и возгорания
• Системы безопасности предотвращают падение кабины при обрыве канатов

Недостатки тяговых лифтов

• Ограниченная грузоподъёмность
• Более высокая стоимость установки и обслуживания по сравнению с гидравлическими
• Длительный монтаж (дополнительные 4-6 недель)
• Требуется кран и учёт структурных особенностей здания, так как шахта поддерживает лифт

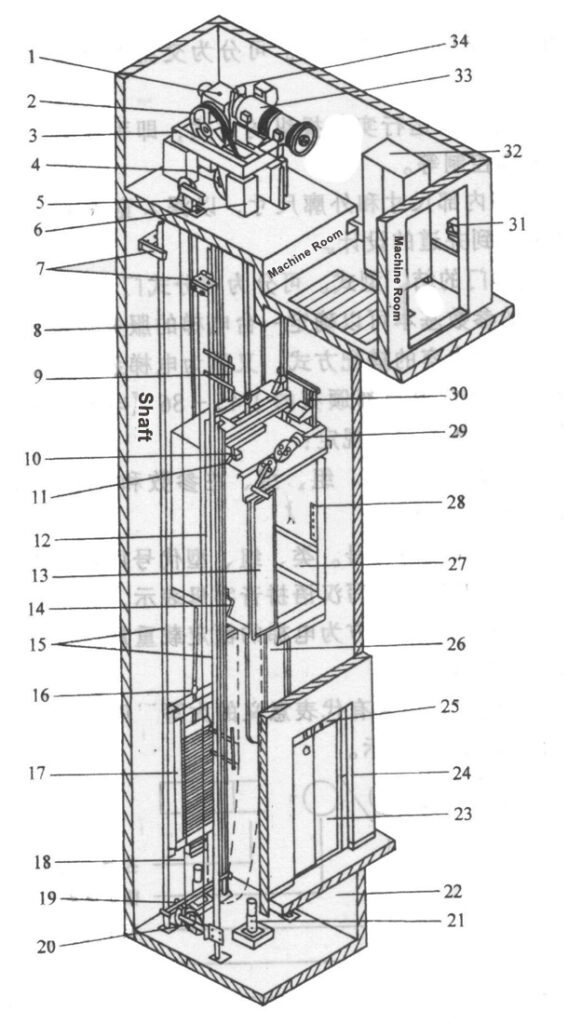

Схема тягового лифта

1. Редуктор

2. Тяговая машина

3. Основание тяговой машины

4. Направляющий шкив

5. Ограничитель скорости

6. Основание машины

7. Направляющий кронштейн

8. Канат

9. Переключатель

10. Концевой выключатель

11. Направляющая башмака

12. Рама лифта

13. Дверь кабины

14. Ловитель

15. Направляющая рейка

16. Головка каната

17. Противовес

18. Компенсационная цепь

19. Направляющее колесо компенсационной цепи

20. Натяжное устройство

21. Буфер

22. Основание

23. Этажная дверь

24. Вызывная панель

25. Индикатор этажа

26. Кабель сопровождения

27. Стена шахты

28. Управляющая панель

29. Привод дверей

30. Датчик шахты

31. Выключатель питания

32. Управляющий шкаф

33. Тяговый двигатель

34. Тормоз
