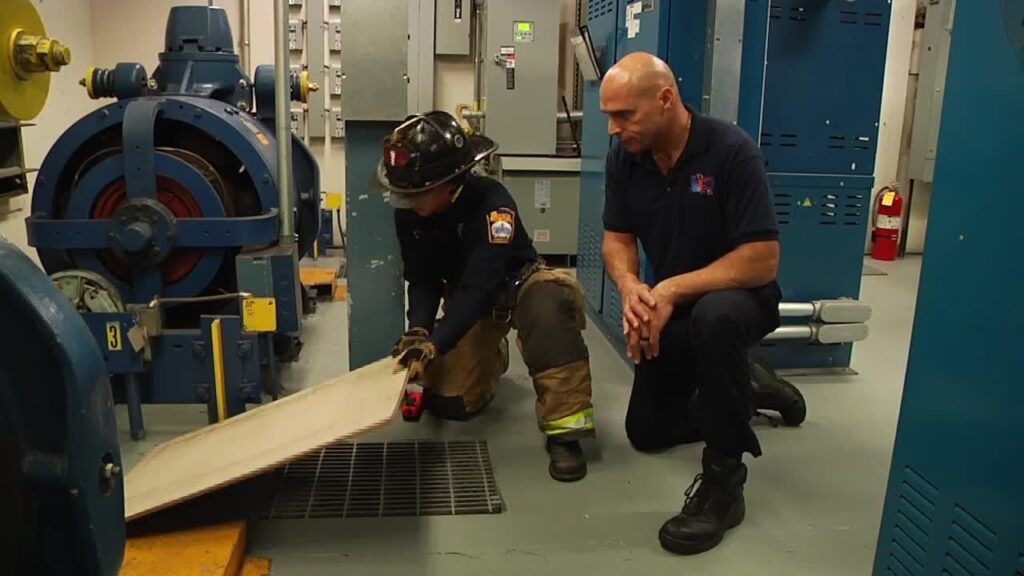

Что такое машинное помещение лифта?
Машинное отделение лифта — это пункт управления вашим лифтом. В этой специализированной зоне хранятся механические и электрические компоненты, обеспечивающие бесперебойную и безопасную работу. Доступ к нему ограничен уполномоченным персоналом, поскольку в нем находится чувствительное оборудование. Любое нарушение в работе может существенно повредить лифт и подвергнуть пассажиров опасности.
В комнате есть контроллер, двигатель, выключатели и другие вспомогательные компоненты. Контроллер лифта является наиболее важным компонентом машинного помещения и управляет работой двигателя лифта. Он отслеживает вызов пассажира и отправляет лифт на нужный вам этаж.
Двигатель — это приводной блок лифта, который поднимает и опускает кабину лифта. В машинном отделении лифта также находятся два выключателя. Один управляет питанием блока, а другой — аварийным освещением лифта. В машинном отделении лифта также находятся аварийные тормоза и концевые выключатели. Эти важнейшие компоненты обеспечивают безопасность пассажиров и предотвращают несчастные случаи.
Какова функция машинного помещения лифта?
Машинное отделение лифта управляет работой лифта. Оно содержит машины и электрические системы, которые перемещают лифт, останавливают его безопасно и подключают его к кнопкам внутри и на каждом этаже.
В лифтах с тягой машинное отделение управляет двигателем, шестернями и тормозами, которые поднимают и опускают кабину с помощью стальных тросов. В гидравлических лифтах оно питает насос, который поднимает кабину, и использует клапаны для ее плавного опускания.
Это отделение обеспечивает безопасную и эффективную работу лифта. Оно контролирует скорость, останавливает кабину на нужном этаже и поддерживает ее в устойчивом состоянии во время использования. Здесь также техники проверяют и устраняют любые проблемы.
Где находится машинное отделение?
В тяговом лифте машинное отделение лифта часто располагается над шахтой лифта или в соседнем пространстве.
В гидравлических лифтах оно обычно находится рядом с шахтой, в некоторых случаях строители размещают его в подвале или на уровне земли рядом с лифтом.
Это подводит нас к вопросу: в чем разница между машинным отделением тягового лифта и машинным отделением гидравлического лифта?
Что такое машинное помещение тягового лифта?
Тяговые лифты — это вертикальная транспортная система, использующая моторные тросы и противовесы. Эти скоростные лифты требуют машинного помещения для размещения необходимого оборудования в отдельной зоне. Машинное помещение для тягового лифта необходимо как для низкоэтажных, так и для высотных зданий. С DAZEN Elevator вы можете легко установить машинное помещение для тягового лифта в вашем здании. В нем можно выделить следующие компоненты:
Тяговая машина лифта
Этот важный компонент отвечает за подъем и опускание лифта. Он состоит из двигателя, который управляет шкивом. Шкив соединен с подъемными тросами. Подъемные тросы наматываются или разматываются при работе двигателя.
Панель управления
Панель управления — это система управления движением лифта. Она реагирует на вызовы пассажиров и гарантирует безопасную поездку. Любое повреждение панели управления может привести к неисправности лифта.
Противовес
Противовесы в вашем лифте уравновешивают вес кабины и пассажиров. Точные противовесы необходимы для поддержания требуемой скорости и крутящего момента. Они обеспечивают надлежащую работу лифта и минимизируют потребление энергии.
Оборудование безопасности
При обсуждении высокоскоростного лифта, как мы можем игнорировать предохранительное оборудование? В машинном отделении вашего тягового лифта находится предохранительное оборудование. Оно включает в себя тормозные колодки, контакторы, концевые выключатели и т. д. Эти механизмы работают вместе, чтобы обеспечить работу вашего лифта в случае любой чрезвычайной ситуации или отключения питания.
Резервная система питания
Аварийный источник питания — это спасение для вашего лифта. Представьте себе, что вы находитесь в середине поездки, и внезапно отключается электричество! Это определенно кошмар. Во многих помещениях с тяговыми машинами есть резервные системы питания, чтобы избежать такой ситуации. Они включают в себя генераторы или батареи.
Что такое машинное отделение гидравлического лифта?
В отличие от тяговых лифтов, гидравлические лифты обычно не требуют отдельного машинного помещения; основные компоненты размещаются на земле за пределами лифта. Вы можете установить гидравлический лифт, если у вас невысокое здание. Эта надежная система позволяет вам удобно перемещаться в вашем малоэтажном или среднеэтажном жилом или офисном здании. Вот оборудование в гидравлическом лифте за пределами машинного помещения:
Гидравлический насосный агрегат
Этот важный компонент включает в себя гидравлический насос, электродвигатель и резервуар. Он приводит в действие и останавливает лифт. Электродвигатель приводит в действие гидравлический насос для подъема и опускания лифта, преобразуя электрическую энергию в механическую. Масляный резервуар в машинном отделении поддерживает температуру гидравлической жидкости для бесперебойной работы.
Регулирующие клапаны
Регулирующие клапаны — еще один ключевой компонент гидравлических лифтов, которые находятся в машинном отделении. Эти клапаны управляют потоком гидравлической жидкости в гидравлическом цилиндре. Они управляют скоростью и направлением вашего лифта.
Контроллер
Гидравлический контроллер лифта — это мозг лифтовой системы. Он подключен к источнику питания и получает сигналы от предохранительных выключателей, клапанов и других компонентов. Он управляет работой лифта. Кроме того, он управляет уровнем кабины на каждом этаже здания.
Механизмы безопасности
Как и машинные отделения тяговых лифтов, машинные отделения гидравлических лифтов также имеют механизмы безопасности для безопасности пассажиров. Они включают в себя аварийные тормоза, ограничители скорости и буферы. Эти компоненты смягчают движение лифта в аварийных ситуациях.
Резервный источник питания
Некоторые машинные отделения гидравлических лифтов имеют резервный источник питания. Он необходим для предотвращения застревания кабины лифта в случае отключения электроэнергии. Резервный источник питания состоит из аккумулятора или генератора, который подает питание на двигатель и другие компоненты.
На этом видео показано расположение машинного отделения гидравлического лифта.
Всем ли лифтам требуется машинное помещение?
Хотя машинные помещения позволяют удобно размещать контроллеры, приводы и другие вспомогательные компоненты в безопасном месте, они занимают много места. Выделение целого помещения для одного лифта часто нецелесообразно для всех зданий. Многие спрашивают: «Обязательно ли машинное помещение для моего лифта?» Что ж, ответ — «Нет».
Благодаря передовым решениям, которые устраняют необходимость в машинном помещении. С лифтами без машинного помещения вам не придется беспокоиться об отдельном машинном помещении. Позвольте мне представить вам лифты без машинного помещения.
В современной архитектуре, где каждый квадратный фут на счету, лифты без машинного помещения являются отличным выбором. В отличие от традиционных лифтов, лифты без машинного помещения размещают необходимое оборудование над шахтой или в прилегающем пространстве. Благодаря эффективному использованию пространства вы можете использовать свое помещение для других целей. Установка миниатюрных технологий в вашем лифте без машинного помещения может сделать его более эффективным.
Помимо экономии места, эта модель также экономит расходы на электроэнергию, используя систему рекуперативного привода. Этот привод преобразует энергию торможения в электрическую энергию, способствуя экономии энергии.
Использование безредукторных тяговых машин также делает ее бесшумной. Более того, ее компактная конструкция требует меньшего обслуживания и ремонта. Это устойчивое решение предлагает вам фантастическую возможность повысить производительность вашего здания.
Оборудование лифта без машинного помещения устанавливается непосредственно на боковой стене шахты.
Требования к машинному помещению лифта
Перед тем, как обустраивать машинное отделение лифта в вашем здании, вы должны знать требования и правила. Если вы не знаете об этих стандартах и требованиях, не волнуйтесь. Я могу вам помочь! Вот некоторые из основных требований к машинному отделению лифта:
Температура
Температура может существенно влиять на компоненты в вашем машинном отделении. Согласно стандартам лифтов UCSC, температура в вашем машинном отделении должна быть в диапазоне от 60 до 80 градусов по Фаренгейту. Этот температурный диапазон обеспечивает безопасность как техников, так и вашего лифта.
Освещение и вентиляция
Лифтовое помещение должно хорошо проветриваться и быть хорошо освещенным. Правильное освещение обеспечивает безопасную и надежную рабочую среду для техников. Вам также следует установить аварийное освещение, чтобы предотвратить повреждения в случае отключения электроэнергии. Согласно стандартам лифтов UCSC, в машинном помещении должны быть люминесцентные лампы. Кроме того, освещение должно быть расположено таким образом, чтобы оно не создавало тени. Согласно Международному строительному кодексу (IBC) 2015 года, BASIC, машинное помещение вашего лифта должно иметь независимую систему вентиляции или кондиционирования воздуха для предотвращения перегрева.
Огнетушитель
Машинные помещения лифтов подвержены пожарам из-за наличия электрических и горючих материалов. Поэтому огнетушитель является обязательным в вашем машинном помещении. Согласно стандартам лифтов UCSC, в машинном помещении лифта должен быть огнетушитель класса B-C весом 15 фунтов.
Система сантехники
В целях безопасности следует строго избегать установки любой системы сантехники в машинном помещении лифта. Согласно Международному строительному кодексу (IBC) 2015 года, BASIC, не следует размещать никакую систему сантехники в машинном помещении, поскольку это может быть опасно для техников и другого персонала.
Краска
Цвет и текстура краски — еще одни важные факторы для вашего машинного зала. Согласно Общим требованиям Мичиганского университета, используйте светло-серую глянцевую масляную краску для пола. Используйте белую полуглянцевую латексную краску для потолка и стен машинного зала.
Доступ
Согласно Международному строительному кодексу (IBC) 2015 года, BASIC, уполномоченный персонал должен предоставить утвержденные средства доступа в машинное отделение. Необходимо предотвратить любой несанкционированный доступ в машинное отделение. Вы можете установить самозапирающиеся двери, чтобы избежать несанкционированного доступа.
Контроль шума
Контроль шума также необходим в машинном отделении, поскольку он может мешать жильцам. Для строительства стен машинного отделения следует использовать звукоизоляционный материал. Установите класс звукопередачи (STC) не менее 25, чтобы предотвратить передачу шума в соседние помещения.
Требования к электропитанию
Требования к электропитанию различаются в зависимости от типа лифтовой системы. Однако большинству лифтов требуются две цепи. Одна из них предназначена для управления главным выключателем, а другая — для питания лифта.
Расположение машинного отделения лифта
Если вы не уверены в расположении машинного отделения лифта, вы не одиноки. Многие владельцы зданий приходят в замешательство, когда дело доходит до расположения машинного отделения. Что ж! Для него нет никаких ограничений. Вы можете построить машинное отделение в любом месте, которое пожелаете. Однако лучше всего расположить его рядом с шахтой лифта на верхнем этаже.
Согласно Общим требованиям Мичиганского университета, машинное отделение следует располагать в подвале, наверху или рядом с шахтой лифта, если у вас есть тяговый или гидравлический лифт.
Какой размер машинного помещения необходим для лифта?
Машинное отделение лифта является жизненно важным аспектом создания безопасной рабочей среды для техников и инженеров. Размещение контроллеров, двигателей, резервных источников питания и других вспомогательных механизмов в машинном отделении требует достаточного пространства над головой. Если у вас мало места и недостаточная высота, это может привести к различным эксплуатационным проблемам.
Например, в Департаменте промышленных отношений Калифорнии высота машинного зала должна быть не менее 7 футов. Поддерживайте высоту машинного зала более 8 футов, чтобы обеспечить достаточное освещение и вентиляцию.
Существует три наиболее строгих стандарта размеров машинного помещения лифта: американский стандарт ASME A17.1, европейский стандарт EN 81-20 и китайский стандарт GB 7588-2003.
ASME А17.1
- Высота машинного отделения: мин. 2,1 метра
- Пространство доступа: мин. 0,9 метра вокруг оборудования
- Ширина двери: мин. 0,76 метра
- Высота двери: мин. 2,0 метра
EN 81-20 и GB 7588-2003
- Высота машинного отделения: мин. 2,0 метра
- Пространство доступа: мин. 0,5 метра вокруг оборудования
- Ширина двери: мин. 0,6 метра
- Высота двери: мин. 1,8 метра
Если вы планируете установку лифта, лучше всего проконсультироваться с производителями лифтов, такими как Dazen, чтобы определить точный размер и планировку машинного помещения с учётом ваших конкретных потребностей.
Мы также отлично справляемся с нестандартными проектами, например, можем предложить идеальное решение для машинного отделения высотой всего 1,5 м.
Часто задаваемые вопросы
1. Должны ли машинные помещения лифтов иметь класс пожаробезопасности?
Да, большинство строительных норм требуют, чтобы машинные помещения лифтов имели стены, двери и потолки с классом пожаробезопасности. Обычно эти помещения должны соответствовать классу пожаробезопасности в течение одного или двух часов, чтобы обеспечить безопасность и предотвратить распространение огня в помещение или из него.
2. Кто может войти в машинное отделение лифта?
В машинное отделение лифта может войти только уполномоченный персонал, например сертифицированные специалисты по лифтам, персонал по обслуживанию зданий или аварийно-спасательные службы. Ограниченный доступ обеспечивает безопасность и предотвращает несанкционированный доступ или повреждение критически важного оборудования.
3. Как охладить машинное отделение лифта?
Вы можете охладить машинное отделение лифта с помощью вентиляционных систем, кондиционеров или вентиляторов для отвода тепла. Поддержание стабильной температуры необходимо для предотвращения перегрева чувствительного оборудования, такого как двигатели, контроллеры и электрические панели.
4. Нужно ли техническое обслуживание машинного отделения лифта?
Да, регулярное техническое обслуживание необходимо. Сертифицированные специалисты проверяют и обслуживают двигатели, панели управления, тормоза и системы безопасности, чтобы обеспечить эффективную и безопасную работу лифта. Пренебрежение техническим обслуживанием может привести к отказу оборудования и возникновению угроз безопасности.

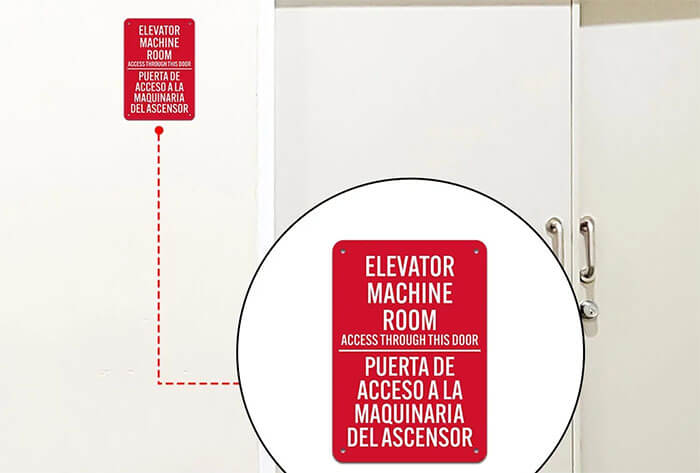

5. Есть ли какой-либо знак в машинном помещении лифта?
Да, знак машинного помещения лифта — это предупреждение о безопасности, размещаемое на уровне глаз около машинного помещения для предотвращения несанкционированного проникновения и повышения безопасности. Стандартная формулировка включает: «МАШИННОЕ ПОМЕЩЕНИЕ ЛИФТА — ТОЛЬКО ДЛЯ АВТОРИЗОВАННОГО ПЕРСОНАЛА».
Заключение
Машинное отделение вашего лифта является одним из самых неотъемлемых элементов вашей лифтовой системы. Безопасное и ухоженное машинное отделение обеспечивает плавное пользование лифтом. DAZEN Elevator может помочь вам создать безопасную и удобную среду для вертикального транспорта. Он предоставляет как машинные отделения лифтов, так и лифты без машинного отделения.
